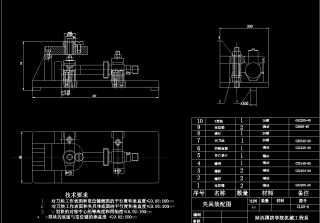

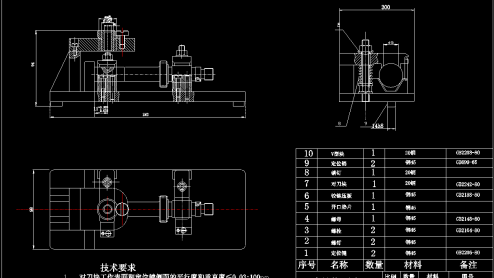

CA6110型铝活塞的机械加工工艺设计及夹具设计
在发动机汽缸内,活塞在一部分工作循环压缩气体,而在另一部分工作循环,汽缸内的混合气体燃烧膨胀,活塞承受高温气体的压力,并把压力通过活塞销、连杆传给曲轴。可见活塞是在高温高压下工作长时间变负荷的往复运动,活塞的结构就要适应这样的工作条件。

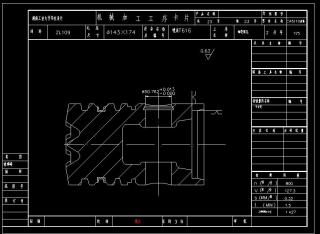

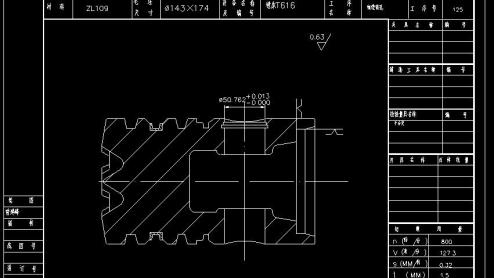

图1表示一个铝活塞.弧面1称为活塞的曲顶面,它承受气体的压力,并受到高温气体的直接作用.四个圆环形的槽2,3,4称为环槽,其中4的两个环槽称为气环槽,在气环槽中放置有弹性的活塞环,用以密封活塞顶面以上的燃烧室;2,3分别为矩形槽和梯形槽,在油环槽中放置油环(或称刮油环),它把飞溅到汽缸套内壁上的多余润滑油刮去,使油从油环槽的小孔5中流回曲轴箱. 包刮曲顶面和油环在内的部分6称为活塞头部,其余部分7称为活塞裙部,在活塞工作过程起到向作用.活塞中间的贯穿孔9称为活塞销孔.图中10是一个短圆柱面和圆锥面的组合,通常称为止口,它是专门为加工活塞而设置的铺助精基面.在结构上和功能上没有作用.镶嵌环11为高镍铸铁,作用是提高活塞该部位的强度和耐磨性,提高活塞的气密性和寿命。
