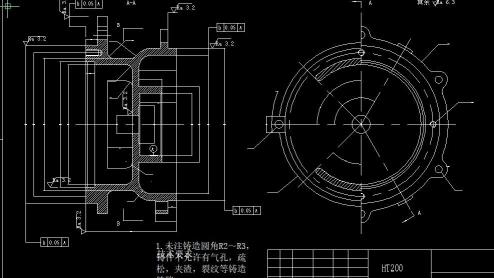

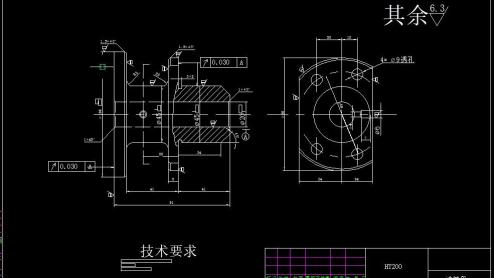

连接座机械加工工艺及夹具设计-夹具设计两工序夹具设计-钻3与钻6孔夹具设计

本研究旨在深入研究连接座机械加工工艺及夹具设计领域，探索其中的重要问题，尤其着眼于夹具设计在机械加工领域的关键性作用。毕业设计作为这一研究的核心任务，旨在培养学生的跨学科应用能力，使他们能够应对生产过程中的复杂工程问题，提高问题解决的综合素质。在当前的工程制造环境下，夹具设计的质量和准确性对于最终产品的质量和性能至关重要。因此，本设计任务不仅仅是理论知识的应用，更是为了培养学生的实际工程能力。我们希望通过这一设计过程，巩固并扩展学生的理论基础，使他们能够更熟练地掌握机械加工程序设计的方法，以更好地满足不断演变的工程制造需求。为了实现这一目标，学生需要深刻理解基础机械制造、机械制造技术以及其他相关课程的理论知识，并将这些知识与实际工程设计和制造实践相结合。这不仅能加强他们的学术基础，还会增强他们在工程领域的创新能力和解决问题的技巧，从而更好地为日益复杂的制造行业做出贡献。因此，这一研究旨在通过连接座机械加工工艺及夹具设计的案例，培养未来工程师的全面素质和工程实践技能。

2024-09-30 1.98MB 13 4 50光币
快餐餐厅炒菜机的加工工艺设计-机械毕业设计资料-原创设计参考案例-夹具设计2个工序夹具设计

本文主要介绍有关快餐餐厅炒菜机零件的机械加工工艺和铣面、钻孔两个工序的专用夹具设计过程。首先选择快餐餐厅炒菜机中的两种零件，进行三维造型，根据零件的作用及技术要求对零件进行工艺分析。确定毛坯的尺寸公差和机械加工余量，绘制毛坯图，进行工艺路线的拟定等，铣面、钻孔两个工序的专用夹具设计的过程中，根据其工序加工表面的技术要求，选择合理的定位基准面，确定定位方案，进行相应定位元件的设计，计算定位误差的并校核，进行夹紧装置的设计，进行夹紧力和切削力的计算校核，进而进行夹具体、对刀元件、导向元件等零部件的设计。关键词：加工工艺专用夹具定位夹紧

2024-02-13 3.14MB 63 5 100光币

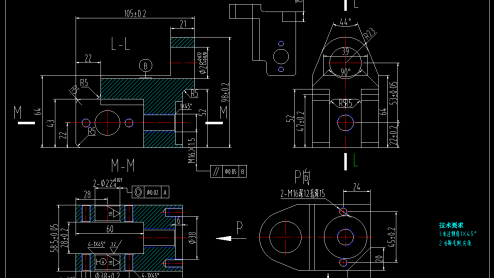

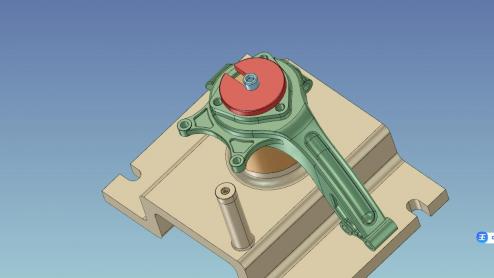

精加工CD101转向节转向臂及减震臂夹具设计-机械毕业设计资料-夹具设计双工序夹具设计

摘要：此次设计是精加工CD101转向节转向臂及减震臂夹具设计，其零件为铸造件，具有体积小、形状复杂的特点。在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。例如焊接夹具、检验夹具、装配夹具、机床夹具等。专用夹具是指专为某个工件的某道工序而专门设计的夹具。其特点为结构紧凑、操作迅速以及方便省力，可以保证较高的加工精度和提高生产效率，一般适用于产品固定、批量较大的生产中。本次设计的是转向节零件的专用夹具。夹具通常由定位元件（确定工件在夹具中的正确位置）、对刀引导元件(确定刀具和工件的相对位置或者导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工）、夹紧装置、连接元件以及夹具体（夹具底座）等组成。关键词：转向节；加工工艺；夹具设计；CAD

2024-02-07 7.66MB 91 4 150光币

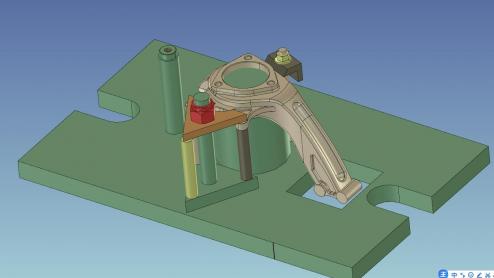

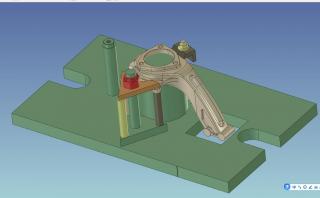

加工CD101转向节轴承孔端面夹具设计-夹具设计钻孔及铣面-2套夹具设计-机械毕业设计资料-原创毕设

摘要：本毕业设计涉及零件CAD图、加工工艺、夹具设计等多个方面，通过转向节加工路线方案的拟订与选择，结合加工的特点，分别进行工艺方案分析，机床的选择，夹具的设计，最终形成可以指导生产的工艺文件，并撰写了设计说明书。加工工艺和夹具设计是现代企业生产过程中的重要流程，加工工艺包括机械加工工艺流程、各工序的加工参数等内容，好的机械加工工艺能够简化加工流程提高加工质量。在整个工艺过程的设计过程中，要通过分析，确定最佳的工艺方案，使得零件的加工成本最低，合理的选用定位夹紧方式，使得零件加工方便、定位精准、刚性好，合理选用刀具和切削参数，使得零件的加工在保证零件精度的情况下，加工效率最高、刀具消耗最低。夹具设计是工艺流程的一部分，他是工艺装备的重要组成部分，是除了机床以外最重要的工艺辅助装备。

2024-01-29 4.39MB 53 4 150光币

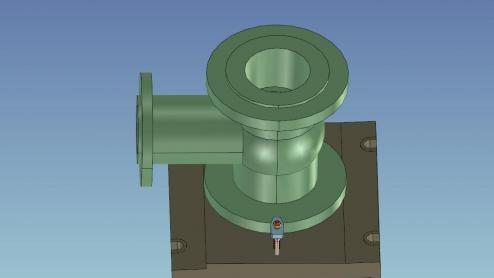

阀门壳体机械加工工艺及其夹具设计-机械毕业设计夹具设计-原创毕设

本次设计的题目是：阀门壳体机械加工工艺及其夹具设计。阀门壳体，用于阀门的固定与安装，属于阀门制造的技术领域，该壳体依次由入口圆形法兰、流道腔、主腔体、出口圆形法兰等连接而成。主腔体位于中间部位，内部附带固定阀芯用的定位结构和用于容纳阀芯的阀芯腔体，整体厚度均匀，在保证主体强度的前提下减轻重量。主要内容：进行工艺分析，详细阐述了该阀门壳体的加工工艺过程，形成工艺过程卡、工序卡，并进行车斜面夹具的设计，并撰写了设计说明书。要求：分析零件图纸，图纸的各视图清晰，尺寸标注完整，能够表达清楚零件的各个部分，技术条件标注合理，表面粗糙度标注合理，尺寸公差标注完整，能够完整表述加工要求。该零件加工表面分两种，主要是孔的加工，圆柱端面平面加工。

2023-11-21 4.72MB 80 4 100光币

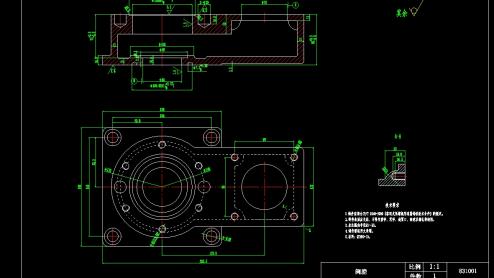

伐腔零件工艺规程及夹具设计-机械毕业设计夹具设计-CAD图纸及说明书

此次设计是阀腔零件工艺规程及夹具设计，设计机械加工工艺，是为了能完成零件设计时所提出的尺寸、粗糙度、形位公差等要求。并且，编制机械加工工艺能够明白零件每个工序，在零件加工之前可以给零件的加工作为指导。为了制定一份合理、可靠性强、符合逻辑的机械加工工艺，这就需要对图纸的要求要有一个充分了解，还要结合加工车间实际的加工能力来进行工艺编制。夹具在工艺装备中是非常重要的组成部分，其好与坏直接影响零件的加工质量，设计优良的夹具，不仅能够满足零件加工要求，而且还能提高加工效率。该夹具设计通过查阅相关资料，设计了铣面夹具。

2023-11-21 1.23MB 45 4 150光币
泵体工艺分析及夹具设计-钻4-12.5及直径14工序夹具设计

本设计是泵体零件机械加工工艺与专用夹具设计，包括了泵体零件的工艺编制、钻4-Φ12.5孔以及Φ14孔工序专用夹具的设计以及撰写了设计说明书。加工工艺和夹具设计是现代企业生产过程中的重要流程，加工工艺包括机械加工工艺流程、各工序的加工参数等内容，好的机械加工工艺能够能够简化加工流程提高加工质量。夹具设计是工艺流程的一部分，他是工艺装备的重要组成部分，是除了机床以外最重要的工艺辅助装备。

2023-11-01 5.47MB 46 4 100光币

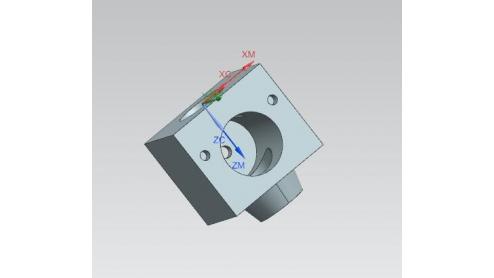

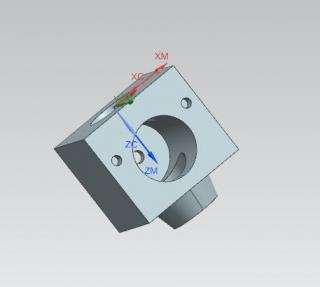

导向块零件工艺分析及夹具设计铣28mm及钻4-M8夹具设计

在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间

2023-09-18 2.82MB 72 4 50光币
