基于UG的SWCNC数控加工与仿真研究(开题报告,三维图、仿真视频、二维图 刀具卡 工艺卡 说明书)
1.总结了虚拟数控加工的基础技术,分析了各基础技术的国内外研究现状及发展趋势。
2.总结了虚拟数控加工中产品的建模方法,采用UG对具有自由曲面特征的模型进行建模。分析了数控加工工艺的制定原则,并结合所建模型的结构特点与实际加工经验,为其制定了合理的加工工艺,选择了合理的切削参数。

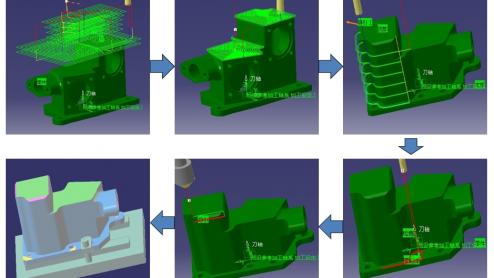

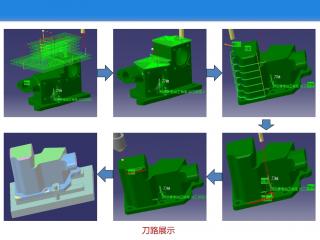

3.研究了基于UG的数控自动编程。结合前文的工艺分析和模型的结构特点,生成了各个工序的刀位轨迹,并获得了刀位文件。利用FANUC通用后置处理器对刀位文件进行后置处理,得到了适合机床的G代码文件。
实验方案:

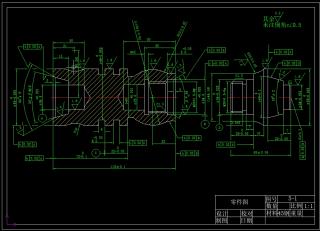

(1)绘制零件图
(2)分析加工工艺
(3)确定装夹方式
(4)选择加工刀具
(5)确定切削用量
(6)编写数控加工程序
(7)编写设计说明书
